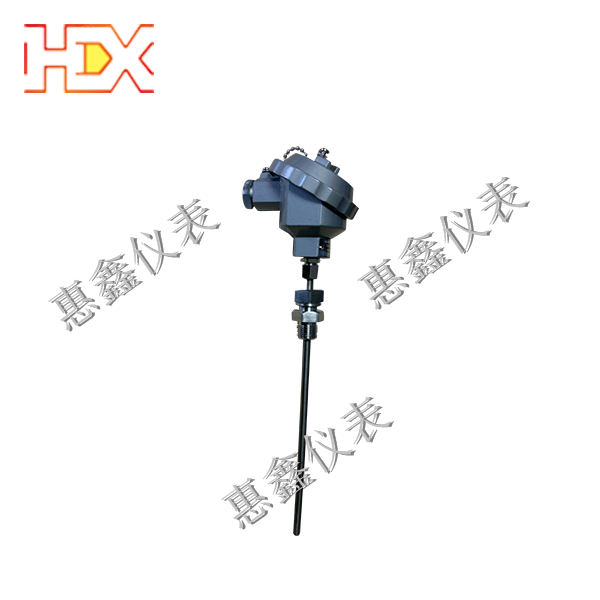

熱電阻是一種溫度傳感器

     熱電阻是一種基于金屬導體電阻隨溫度變化特性的溫度傳感器，其工作原理融合了材料科學、電路設計與信號處理等多學科知識。以下從核心原理、材料選擇、電路配置、信號轉換及應用場景五方面為您解析：

一、核心原理：熱電阻溫度效應

熱電阻的核心在于金屬導體的電阻-溫度關聯特性。



 ：參考溫度（通常為0℃）時的電阻值

α：電阻溫度系數（鉑：0.00392/℃，銅：0.00429/℃）

物理本質：溫度升高時，金屬晶格振動加劇，阻礙自由電子運動，導致電阻率升高。

二、材料特性對比



優勢選擇依據：

鉑電阻（如Pt100）：線性度好、抗氧化性強，適用于高精度場合。

銅電阻（如Cu50）：成本低，但易氧化，適合短期低溫測量。

三、電路連接與抗干擾設計

常見接線方式：

二線制：簡單但導線電阻影響大，僅用于短距離測量。

三線制：引入補償導線，消除導線電阻誤差，工業標準配置。

四線制：獨立供電與測量回路，精度最高，用于實驗室級測量。

抗干擾策略：

屏蔽電纜：減少電磁干擾（EM）影響。

接地處理：將屏蔽層與電路公共端接地。

信號放大：采用差分放大器抑制共模噪聲。

四、信號處理與溫度轉換

電橋電路：

電橋將熱電阻變化轉換為電壓信號，靈敏度可達mV級。

數字化轉換：

模數轉換器（ADC）：將模擬信號轉為數字量，分辨率達16-24位。

查表法/線性插值：通過預存電阻-溫度對照表實現快速換算。

五、無錫地區產業特色

無錫作為物聯網與傳感器產業基地，在熱電阻領域呈現以下特點：

技術融合：結合物聯網技術，開發具備遠程監控功能的智能熱電阻。

行業聚焦：在新能源（如光伏組件測溫）、智能制造（如模具溫度控制）領域應用廣泛。

政策支持：通過“太湖人才計劃”引入熱敏材料研發團隊，提升高端傳感器國產化率。

      熱電阻技術正在向微型化、智能化、集成化方向發展。例如，通過MEMS工藝將熱電阻與信號處理電路集成于同一芯片，實現高精度溫度傳感節點，為5G基站、電動汽車電池管理等場景提供實時溫度監測解決方案。
